Sàn thao tác Grating (Grating Walkway) là hệ thống hành lang, lối đi bộ trên cao hoặc sàn vận hành máy móc cốt lõi trong các nhà xưởng công nghiệp. Đối với các kỹ sư cơ điện (M&E) và kết cấu, việc thiết kế kết cấu này không chỉ đơn thuần là chọn vật liệu thô, mà phải đáp ứng nghiêm ngặt các tiêu chuẩn an toàn lao động, khả năng chịu lực phân bố và biện pháp thi công tối ưu tại công trường.
Bài viết này được định hướng chuyên môn bởi đội ngũ kỹ sư kết cấu tại Cơ Khí Tiến Bộ, chia sẻ chi tiết về tiêu chuẩn kỹ thuật, bảng tra tải trọng xà gồ và biện pháp lắp đặt hệ thống sàn thao tác đạt chuẩn nghiệm thu.
Tiêu Chuẩn Thiết Kế Sàn Thao Tác Grating Trong Công Nghiệp
Khi thiết kế hệ thống hành lang kỹ thuật hoặc sàn vận hành trên cao, hai yếu tố quan trọng nhất cần phải tính toán là Tải trọng an toàn và Độ võng cho phép.
Khả năng chịu lực (Load Capacity)
- Sàn thao tác người đi bộ thông thường: Phải chịu được tải trọng phân bố đều (UDL) tối thiểu là 300 kg/m².
- Sàn vận hành bảo dưỡng thiết bị: Khu vực thường xuyên có công nhân mang theo máy móc, thiết bị nặng hoặc phụ tùng thay thế, tải trọng thiết kế phải đạt từ 500 kg/m² đến 750 kg/m².
Tiêu chuẩn độ võng tối đa (Deflection)
Theo tiêu chuẩn kết cấu thép quốc tế, độ võng tối đa cho phép của tấm sàn dưới tác động của tải trọng thiết kế không được vượt quá 1/200 chiều dài nhịp (L/200) và tối đa không quá 10mm. Nếu độ võng quá lớn, hệ thống sàn sẽ bị bập bùng, gây mất an toàn tâm lý cực kỳ nghiêm trọng cho công nhân khi làm việc ở độ cao trên 5 mét.
Bảng Tra Thông Số Thiết Kế Nhịp Dầm Đỡ (Xà Gồ) Tối Ưu
Để hỗ trợ các kỹ sư bóc tách bản vẽ và bố trí hệ khung xương đỡ đỡ thép (Sub-structure) tiết kiệm chi phí nhất, dưới đây là bảng tính toán khoảng cách dầm đỡ an toàn tương ứng với quy cách thanh la chịu lực:
| Quy cách thanh la chịu tải (Dày x Bản rộng) | Khoảng cách nan chịu lực (Pitch) | Nhịp dầm đỡ tối ưu (Span - mm) | Tải trọng phân bố an toàn (kg/m²) | Ứng dụng khuyến nghị trong nhà xưởng |
|---|---|---|---|---|
| 3 mm x 30 mm | @30 mm | 900 mm | ~ 450 kg | Hành lang đi bộ, lối thoát hiểm trên cao |
| 4 mm x 40 mm | @30 mm | 1.100 mm | ~ 520 kg | Sàn vận hành cụm van, hệ thống đường ống |
| 5 mm x 40 mm | @40 mm | 1.200 mm | ~ 600 kg | Khu vực bảo trì máy móc, trạm xử lý nước thải |
| 5 mm x 50 mm | @30 mm | 1.500 mm | ~ 780 kg | Kho lưu trữ vật tư nhẹ, sàn giàn khoan |
(Lưu ý: Bảng dữ liệu trên dựa trên giả định sử dụng thép carbon tiêu chuẩn SS400, bề mặt mạ kẽm nhúng nóng đạt độ dày tối thiểu 65 micromet theo chuẩn ASTM A123).
Biện Pháp Thi Công Lắp Đặt Sàn Thao Tác Chuẩn Kỹ Thuật
Quy trình lắp đặt hệ thống sàn thao tác quyết định trực tiếp đến độ bền của công trình và tính linh hoạt trong bảo dưỡng kết cấu bên dưới. Thực tế tại công trường hiện nay có 2 phương pháp liên kết chính:
Phương pháp 1: Hàn cố định trực tiếp vào dầm đỡ
- Cách làm: Thợ hàn tiến hành hàn đính góc giữa thanh la chịu lực ngoài cùng của tấm grating với cánh của dầm xà gồ thép. Chiều dài mối hàn tối thiểu đạt 20mm, chiều cao mối hàn tối thiểu 3mm.
- Ưu điểm: Kết cấu cực kỳ chắc chắn, chống trộm, không lo bị xê dịch do rung lắc của máy móc bên dưới.
- Nhược điểm: Làm phá hủy lớp mạ kẽm chống gỉ tại vị trí hàn (bắt buộc phải sơn dặm lại bằng sơn kẽm lạnh giàu kẽm). Hệ thống sàn bị khóa cứng, không thể tháo rời khi cần sửa chữa đường ống hoặc thiết bị chạy ngầm bên dưới.
Phương pháp 2: Sử dụng bộ kẹp sàn Grating chuyên dụng (Khuyên dùng)
- Cách làm: Sử dụng phụ kiện kẹp sàn grating (gồm kẹp yên ngựa phía trên, kẹp ôm dầm phía dưới và bulong M8) để siết chặt tấm sàn vào xà gồ. Mỗi tấm sàn grating tiêu chuẩn bắt buộc phải bố trí tối thiểu 4 bộ kẹp tại 4 góc.
- Ưu điểm: Bảo vệ nguyên vẹn lớp mạ kẽm nhúng nóng tuyệt đối. Cho phép tháo lắp, di dời linh hoạt bằng cờ-lê để bảo trì hệ thống kỹ thuật bên dưới bất cứ lúc nào.
- Yêu cầu kỹ thuật: Định kỳ 6 tháng đến 1 năm phải kiểm tra và siết lại bulong do hiện tượng rung chấn nhà xưởng có thể làm nới lỏng đai ốc.
Giải Pháp Chống Trượt Bắt Buộc Cho Từng Khu Vực Vận Hành
Tùy thuộc vào môi trường sản xuất của nhà máy, kỹ sư cần chỉ định quy cách bề mặt sàn thao tác phù hợp để phòng ngừa tai nạn tai nạn lao động do trượt ngã:
- Nhà máy dệt may, linh kiện điện tử: Môi trường khô ráo, sạch sẽ, chỉ cần sử dụng thanh la thép phẳng (Plain Bar) để tối ưu chi phí vật tư ban đầu.

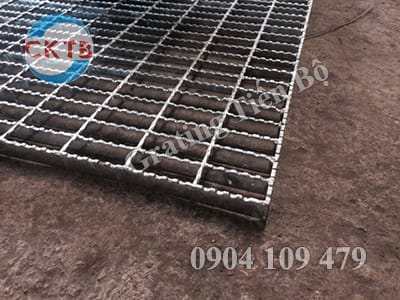

- Nhà máy lọc dầu, chế biến thực phẩm, xử lý nước thải: Môi trường này thường xuyên tích tụ dầu mỡ, hóa chất hoặc nước mưa trơn trượt. Bắt buộc phải sử dụng sàn thao tác bằng thép la răng cưa (Serrated Bar). Các cạnh răng cưa dập nổi sâu 3mm - 5mm sẽ phá vỡ màng dầu mỡ bám dính, giúp tăng ma sát bề mặt lên 40%, đảm bảo an toàn tuyệt đối cho bước đi của công nhân.
Đơn Vị Thiết Kế Và Gia Công Sàn Thao Tác Grating Chất Lượng Cao
Cơ Khí Tiến Bộ là đơn vị hơn 18 năm kinh nghiệm trong lĩnh vực gia công cơ khí kết cấu thép và sàn thao tác công nghiệp tại Hà Nội. Toàn bộ sản phẩm xuất xưởng của chúng tôi đều được kiểm duyệt nghiêm ngặt qua 5 bước, sử dụng máy hàn ép áp lực tự động đảm bảo mối hàn ngấu sâu, không bị nứt vỡ dưới tải trọng lớn.
Chúng tôi nhận cắt định hình, bo viền thép V, đột lỗ kỹ thuật hoặc vát góc theo đúng bản vẽ thiết kế sàn thao tác độc quyền của từng dự án.
